70年代後半から80年代は日本の自転車産業の絶頂期でした。海外輸出の大半をアメリカとアジアでまかなう事で自転車製造大国なヨーロッパとの住み分けがうまく出来ていたようです。
国内パーツメーカーにも資金の余裕が出てくるとサイクリング用途の趣味層向け部品のグレードアップを図る開発が盛んになります。そのおかげで世界水準に追いつけ追い越せ的な高級パーツシリーズ、シマノデュラエースとサンツアーシュパーブの誕生となります。
そのお話は何れ別の機会に掲載しようと思っていますが、古い雑誌を読み返していると、ショーモデルとして先走りしたようなプロトタイプな品が見つかることがあります。
初代ジュラエースは急造にラインナップを揃えたため、RDがクレーンだったことが有名です。FDも下位グレードのメカをベースに作られたようです。
ブレーキがセンタープルであったこともサイドプルブレーキが間に合わなかったためのようです。

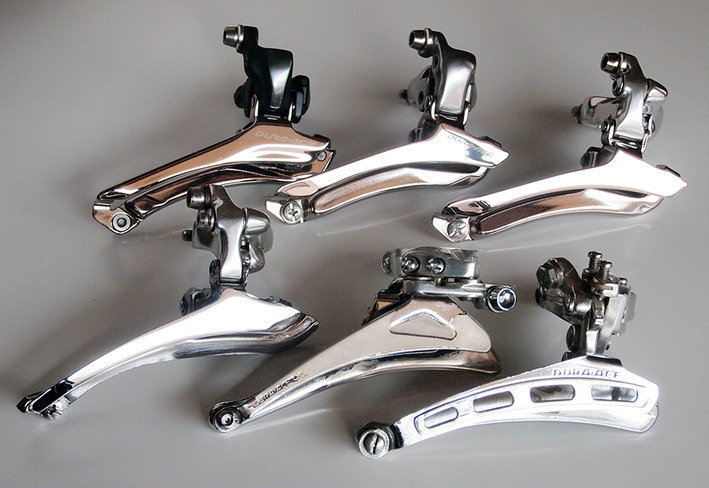

歴代のデュラエースFDとなります。
下段右から、初代、ax、7400。上段右から7700、7800、7900となります。
※初代メカは当初は画像の穴あきメカですが、後に穴なしタイプに変更されています。
そして、初代とaxの間に誕生したのがEXシリーズとなります。

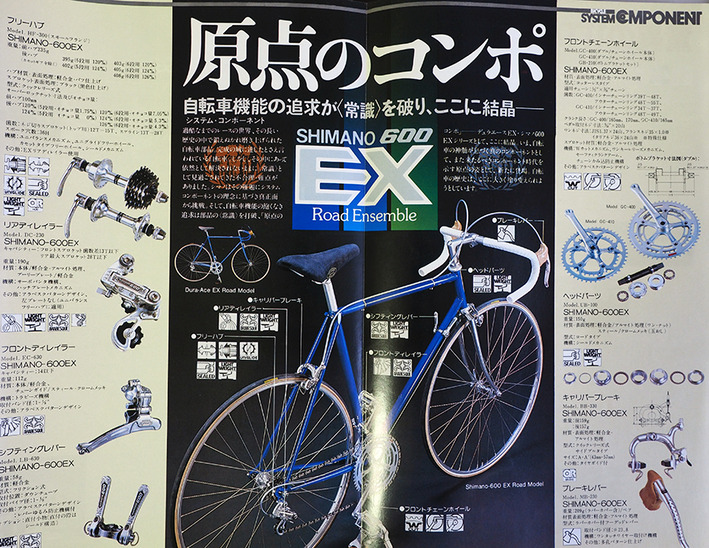

78年のニューサイクリング誌に付録広告として掲載されたカタログ。
EXシリーズは、まず600EXが発売され、後追いするようにデュラエースEXが発売されます。
そのカタログには見慣れぬFDが掲載されています。
幻の初代デュラエースEXのFDメカとなります。

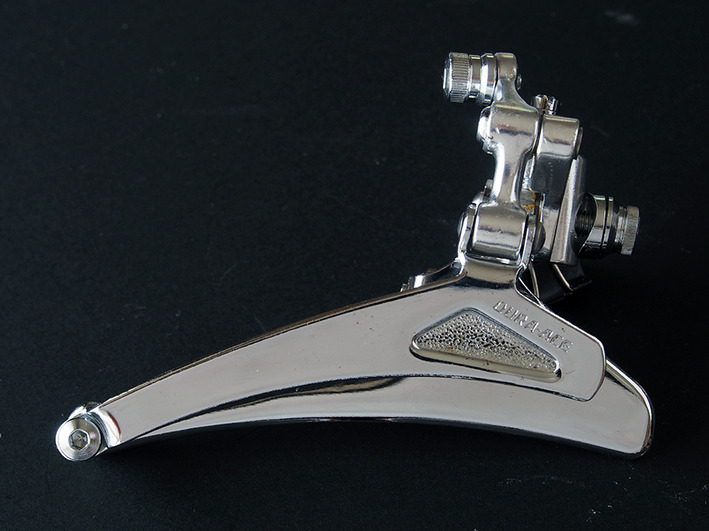

みなさんご存知のEXメカはこちらのはずです。
後のaxメカにも引き継がれる三角形のプレス造形が目立ちますね。
某ディレーラー参考本によるとEnglishカタログに幻のFDメカが掲載されていたとありますが、実は国内のカタログにも多数掲載されていたようです。

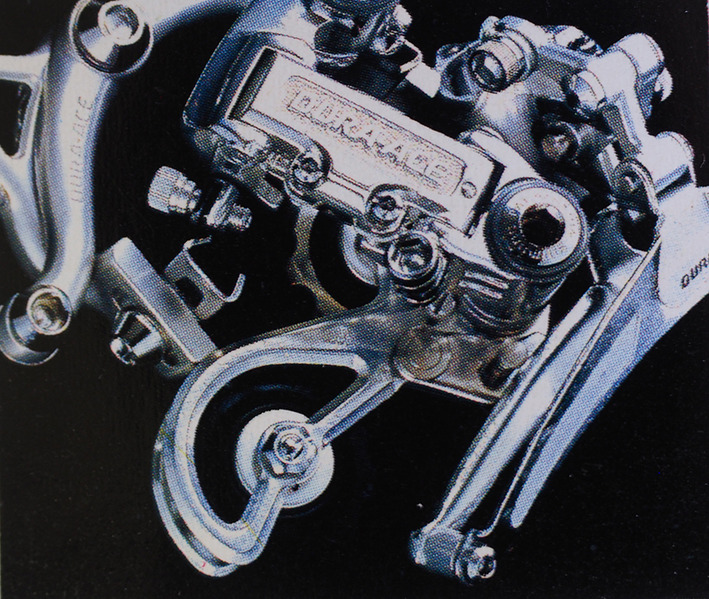

少し右端が切れていますが、こちらも雑誌カタログのモノ。
市販品の三角造形がないのがよく分かります。そしてプレート下部には補強なのか造形なのか分かりませんが横長のプレス構造!? が見られますね。
このメカは某ディレーラー参考本にも掲載されていませんでした。

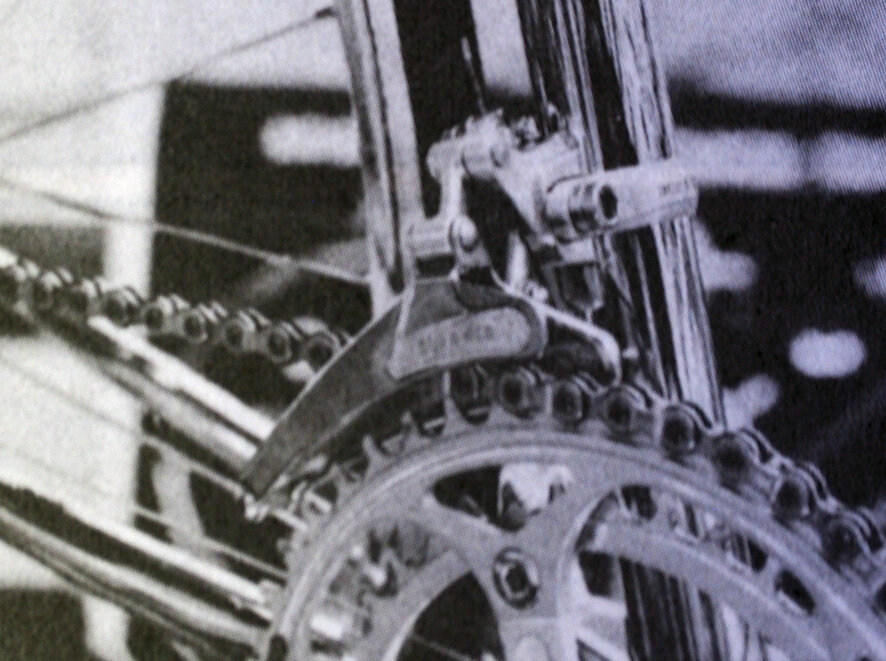

このモノクロ画像は同じ78年のニューサイクリング誌の国際見本市（国内サイクルショー）で展示されていたデュラエースFDです。先のカタログ掲載モデルとも違いますよね。こちらはEnglishカタログに掲載されていたモデルのようです。
結論から言いますが、この2つのプロトタイプのEXメカは市販されなかったようです。そしてみなさん馴染みある三角造形なモデルが市販品になりました。
70、80年代のサイクルショー出展モデルにはこうした市販されなかった幻のメカが多数見られます。そんなのを探しながら古い雑誌を読み返すのも楽しかったりするのです。
興味ない人には40年以上前の事を今更と思うはず。しかし、昔のパーツに取り憑かれた人々、私のような鉄道好きでもあり、廃線跡にロマンを感じる者にとっては、こんな自己満足なネタがとても楽しいものなんですよね（苦笑）。
同じく幻なデュラのライバル、サンツアーシュパーブの初期FDは数は少ないものの市販されました。発売から半年ほどでフルミプレートのトラブル続発で画像真ん中の鉄プレートモデルに変更されました。
幻のEXメカは事前テストでトラブルが出たのか定かではありませんが、市販されず終わったようですね。
☆
この手のネタはコメント外しがちですが、今回は空けておきます。マニアな方たちはご意見・コメントいれてくださいね♪
ちなみに今回のネタは私の推測の部分も多々ありますので間違いあったらごめんなさい!! なのです。
☆
